带式干燥机

产品类目:烘干设备 发布者:李工机械

  • 0.5T/d
    产量
  • 36Kw
    功率
  • 12000*4500*3700
    外形尺寸
带式干燥机
  • 带式干燥机

    带式干燥机

  • 带式干燥机

    带式干燥机

  • 带式干燥机

    带式干燥机

  • 带式干燥机

    带式干燥机

  • 带式干燥机

    带式干燥机

  • 带式干燥机

    带式干燥机

产品参数


  •     外形尺寸mm:12000*4500*3700

  •     出口尺寸mm:   1800*1800*900

  •     进料:1800*780

  •     电机:36Kw

  •     产能:2000-6000

  •     耗气量:0.4T/h

  •      产量:0.5T/d

  •     轴流引风机φ800   3KW-4

  •     轴流鼓风机φ1200  5.5KW-6

  •     炕车1890×1000×1960  7辆

  •     炕盘930×590  462张

  •     有效尺寸:14000×2000×2000 现场指导土建、安装。


产品详情

    设备简介:

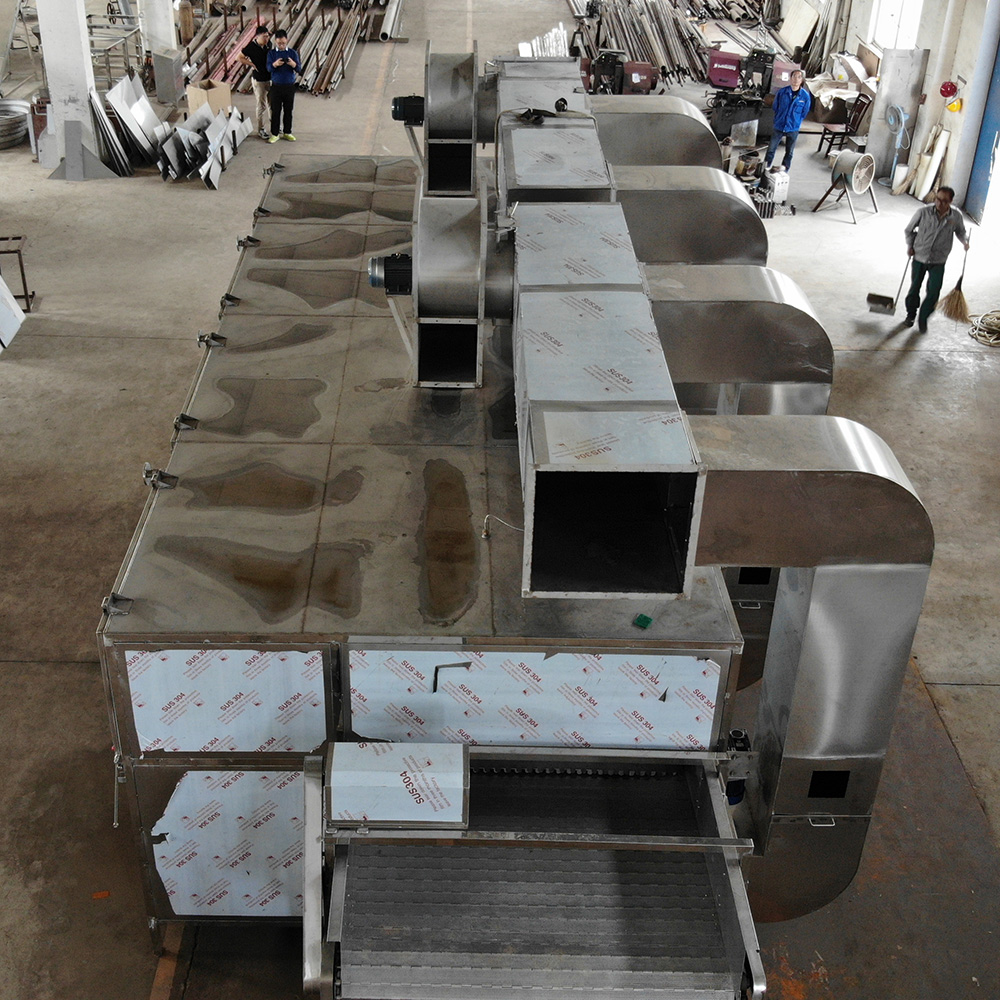

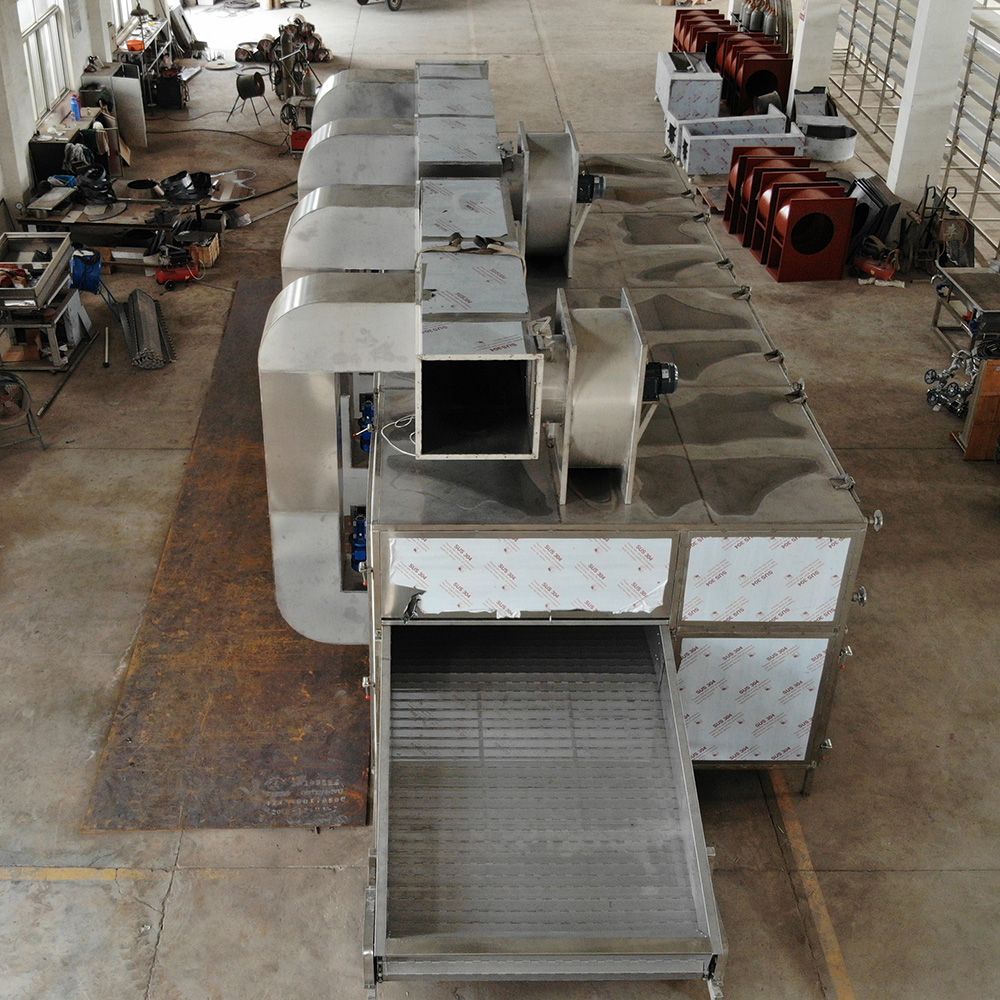

 循环式单层带式烘干机采用模块化设计,主要由:上料部分、烘干模块、出料部分、回料清洗部分、电控柜组成。主要用于各类蔬菜、坚果、果皮等物料的烘干。该设备具有温度精准、风速均匀、节能高效、产能灵活等优点。

    生产线流程图:


    全自动带式干燥机平面布置图:



技术参数描述:

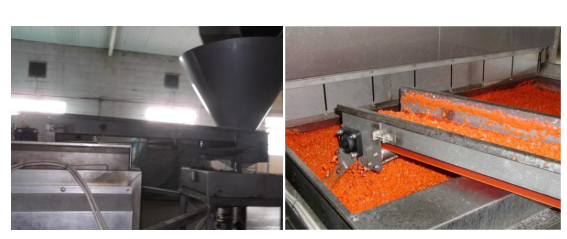

    1.布料器:采用旋转式布料器,具备体积小、布料均匀、维修方便等特点


2.一次烘干:

采用板带式单层结构,板带采用欧型冲孔布局,具有透气面积大,强度高等特点,板带有效宽度为2.0米;


结构示意图:



■:采用循环式加热风机,风机型号:4-72NO6A5.5KW,风叶在国标基础上改进特殊规格,风量比传统标准风机更大,数量为2台;

■:散热器安装在侧面,便于打扫卫生、检修,散热器采用6排钢管;

■:使用蒸汽压力:0.5-0.8Mpa

■:排湿风机型号:4-72NO6A4.0KW,数量1台;

■:每台均装有板带自动清洗、烘干装置;

■:板带速度为变频调速;

3、二次烘干:

■ 采用板带式单层结构,板带采用欧型冲孔布局,具有透气面积大,强度高等特点,板带有效宽度为2.0米;


        结构示意图:




■:采用循环式加热风机,风机型号:4-72NO6A5.5KW,风叶为特殊规格,风量比传统标准风机更大,数量为6台;

■:散热器安装在侧面,便于打扫卫生、检修,散热器采用6排钢管;

■:使用蒸汽压力:0.5-0.8Mpa

■:排湿风机型号:4-72NO6A4.0KW,数量2台;

■:每台均装有自动清洗、烘干装置;

■:板带速度为变频调速;

 4、三次烘干:

■ 采用板带式单层结构,板带采用欧型冲孔布局,具有透气面积大,强度高等特点,板带有效宽度为2.0米;



   ■:采用循环式加热风机,风机型号:4-72NO6A5.5KW,风叶为特殊规格,风量比传统标准风机更大,数量为6台;

   ■:散热器安装在侧面,便于打扫卫生、检修,散热器采用6排钢管;

   ■:使用蒸汽压力:0.5-0.8Mpa

   ■:排湿风机型号:4-72NO6A4.0KW,数量2台;

   ■:每台均装有自动清洗、烘干装置;

5、提升机:

   ■:板带速度为变频调速;

     6、五层精干匀质机:

       ■ 采用板带式单层结构,板带采用欧型冲孔布局,具有透气面积大,强度高等特点,板带有效宽度为2.0米;



结构示意图:


■:采用循环式加热风机,风机型号:4-72NO6A4.0KW,风叶为特殊规格,风量比传统标准风机更大,数量为8台;

■:散热器安装在侧面,便于打扫卫生、检修,散热器采用6排钢管;

■:使用蒸汽压力:0.5-0.8Mpa

■:排湿风机型号:4-72NO6A4.0KW,数量1台;
